Правила прокладки TV кабеля



Чтобы избежать ошибок при прокладке кабеля для TV в квартире, необходимо соблюдать определенные правила.



Правило 1.

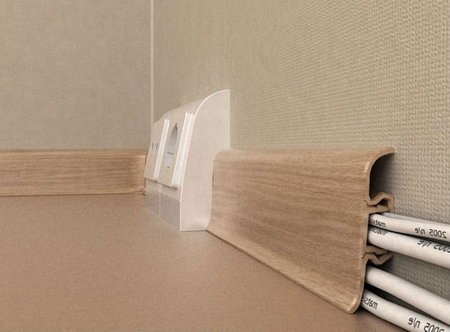

Размещайте трассу для ТВ на удалении от силового кабеля, который питает стиральную машину, холодильник, электрочайник и пр. Правильно будет разместить кабель для ТВ в одном канале с линией со слабыми токами: телефон, интернет, домофон, сигнализация. В идеале проведите силовой и слаботочный ТВ кабели по противоположным стенам. Это не позволит им взаимодействовать, и такое решение укрепит пожарную безопасность коммуникационных линий в вашей квартире.


TV KabelПравило 2.

Даже если у вас репутация «мастера на все руки», даже если вы с закрытыми глазами можете лихо скрутить любой провод, при прокладке ТВ кабеля используйте заводского изготовления разделители и разветвители. Контакт и экранирование входного сигнала при этом будут гарантированно надёжными.


Правило 3.

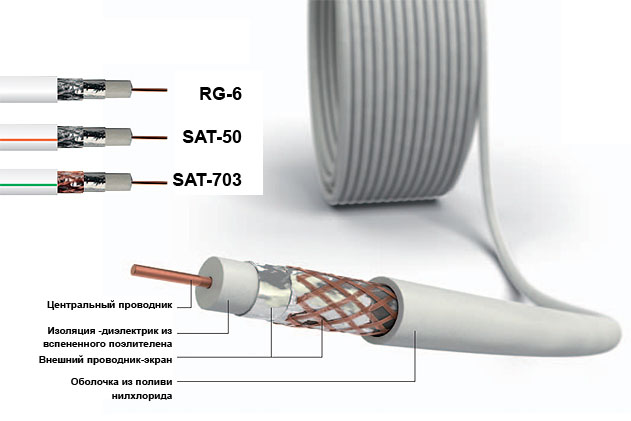

Для прокладки ТВ кабеля не подойдет любой, попавшийся под руку кабель (сопротивление 75 Ом). Это должен быть коаксиальный кабель, специально предназначенный для разводки кабельных линий TV или для цифрового ТВ.


Правило 4.

Проводите кабели цельными кусками, т.е. он должен быть проложен от места подключения к предполагаемому месту, где будет размещаться телевизор с запасом 20-30 см от места розетки.


Правило 5.

Кабель при проводке старайтесь не изгибать, не перекручивать, не деформировать, иначе это отразится на качестве воспроизведения сигнала.


Правило 6.

Размещайте разветвители в местах с удобным доступом к ним

koaxial1

Правило 7.

Не скручивайте кабель вязкой с запасом, петли и резкие загибы кабеля ухудшат воспроизведение ТВ-сигнала. Чем круче изгиб провода на поворотах, тем больше потери сигнала.


Правило 8.

0,6 см — должен быть оптимальный диаметр ТВ кабеля. Если диаметр будет больше, то возникнут трудности с прокладыванием линии, если меньше - возможны потери сигнала, т.е. уменьшается расстояние, на котором он будет он функционировать.


Правило 9.

Появились шумы в ТВ сигнале? Возможно, повреждена внешняя оболочка кабеля. Не допускайте нарушения целостности внешней оболочки кабеля.


connectorsПравило 10.

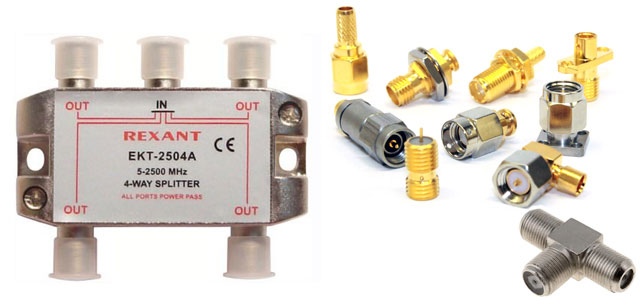

Для разветвления ТВ сигнала нужен не только кабель, но и такое приспособление, как сплиттер в виде металлического корпуса небольшого размера. Он имеет канал входа и несколько каналов выхода. Расчет каналов выхода прост: сколько телевизоров, сколько и выходов. Не устанавливайте сплиттер с каналами выхода «про запас». Это будет ухудшать прием сигнала.
