Реле напряжения ZUBR D2-50 50A (компактный, занимает 2 стандартных модуля в щите)

Однофазное реле напряжения в компактном корпусе с термозащитой

Реле напряжения ZUBR D2 предназначены для защиты оборудования от чрезмерных колебаний напряжения. При наступлении аварийной ситуации устройство отключает подачу нагрузки. Реле применяются в однофазных сетях переменного тока (230 В). Дополнительно оснащено термозащитой.

Высокая точность измерения TrueRMS

ZUBR D2 с высокой точностью измеряет напряжение и выключает нагрузку до того, как скачок напряжения негативно повлияет на подключенные электроприборы. Принцип действия TrueRMS — алгоритм снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

Профессиональная модель выключения нагрузки

Вы можете активировать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Повышенная безопасность благодаря термозащите

Реле напряжения ZUBR D2 оснащены защитой от перегрева. Она активируется, если температура внутри корпуса достигнет 80 °С.  Для продления срока службы контактов реле и уменьшения их искрения, коммутация нагрузки осуществляется максимально близко к переходу синусоиды напряжения через ноль.

Задержка включения нагрузки

В устройстве предусмотрено 2 типа включения задержки нагрузки:

— когда отсчет времени до подачи нагрузки отсчитывается с момента стабилизации напряжения;

— когда отсчет начинается с момента отключения реле.

Время задержки можно установить от 3 до 600 с, в зависимости от типа подключенного оборудования. Для чувствительного к частым отключениям напряжения оборудования (например, для холодильников и кондиционеров) время задержки рекомендуется устанавливать на 120-180 сек.

Журнал аварийных срабатываний

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание термо­­защиты).

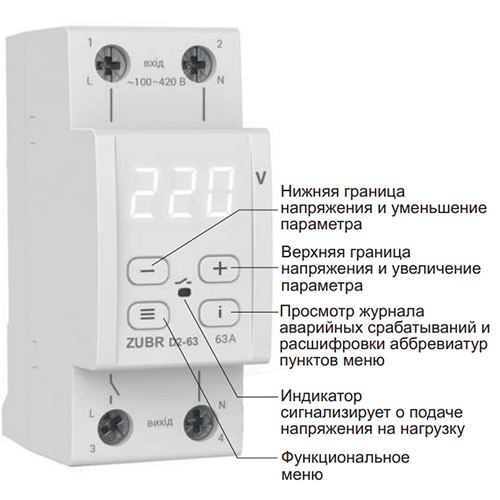

Удобство в управлении

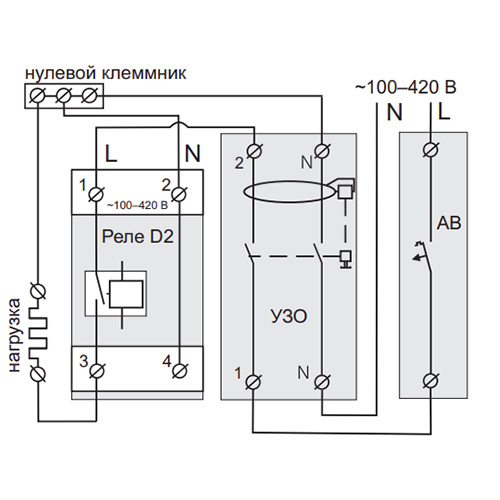

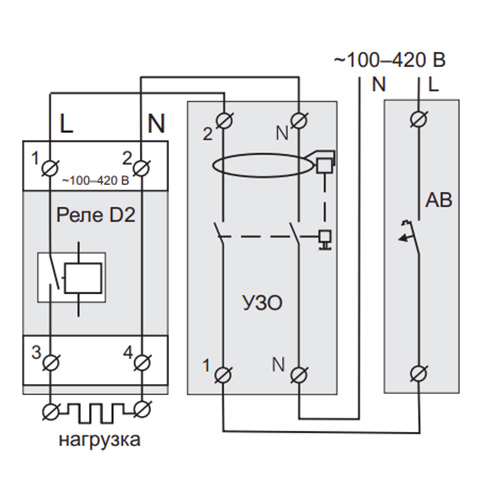

У ZUBR D2 очень удобное стандартизированное подключение вход-выход, отсутствует необходимость использования нулевой клеммы при подключении. Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Четверная кнопка "i" предназначена для просмотра журнала аварийных срабатываний и расшифровки аббревиатур пунктов меню. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. Доступна возможность настройки яркости экрана и индикатора в режиме ожидания.

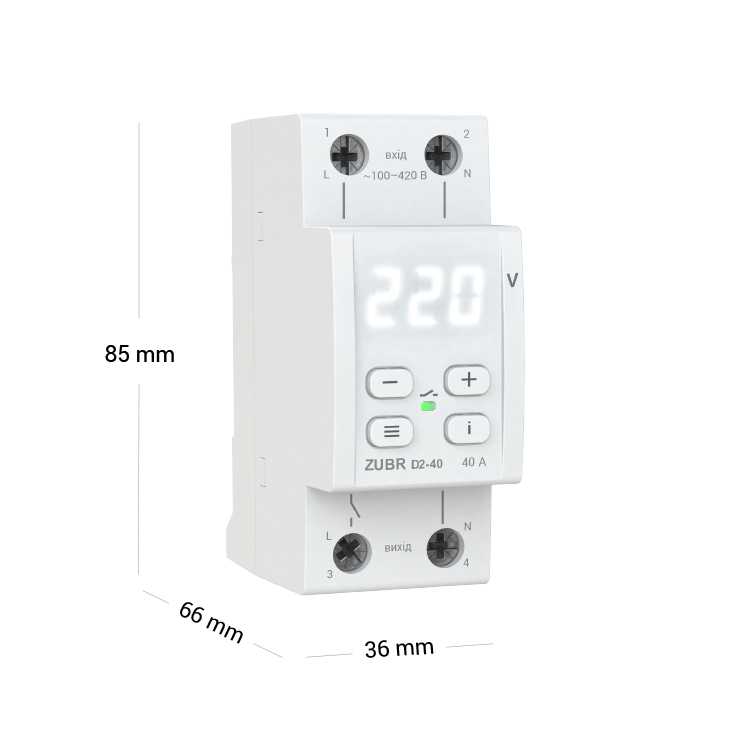

Простая установка

Реле напряжения ZUBR D2 очень компактный, занимает 2 стандартных модуля в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 36 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Руководство по эксплуатации ZUBR D2 40-63
