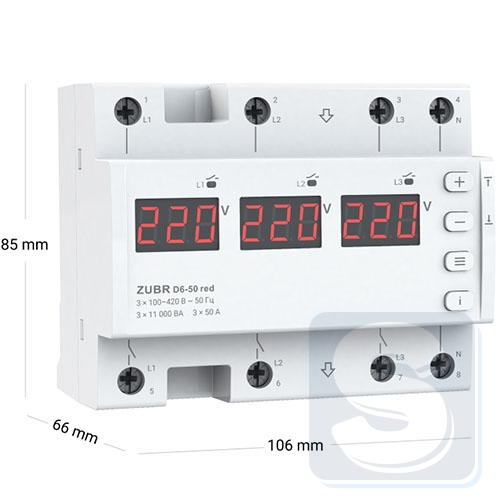

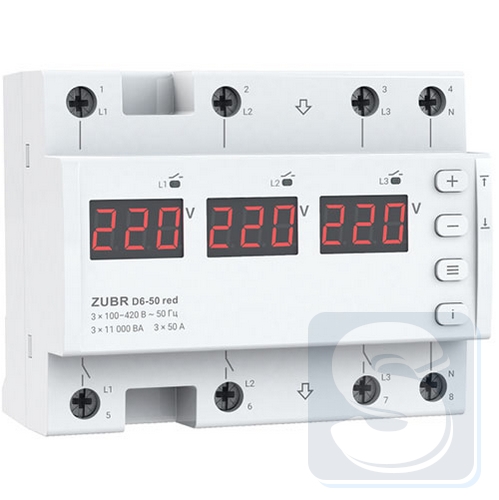

Реле напряжения трехфазное ZUBR D6-50 red

Два режима работы

Реле напряжения ZUBR D6 red предназначено для защиты бытового и промышленного электрооборудования (в т.ч. трехфазных электродвигателей) и может работать в режимах: однофазной или трехфазной нагрузки.

В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз, будет выключена только аварийная фаза. В таком режиме ZUBR D6 red можно использовать вместо трех однофазных реле!

В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы. В таком режиме ZUBR D6 red можно использовать вместо трехфазного реле с контактором!

Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.

Выгодное решение и 6 модулей в щите

Финансово ZUBR D6 red выгоднее, чем три однофазных реле напряжения. К тому же оно компактное и занимает 6 стандартных модулей в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Точность измерения и профессиональная модель выключения нагрузки

ZUBR D6 red использует метод измерения напряжения в сети — True RMS. Он значительно снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

ВАЖНО! Если вы сверяете показания реле с вашим измерительным прибором, проверьте, чтобы принцип измерения вашего прибора тоже был True RMS. Иначе показания реле и вашего измерительного прибора могут отличаться. Если вы все же больше доверяете своему измеряемому прибору, то показания реле можно откорректировать поправкой в показаниях напряжения на экране реле ±20 В.

Вы можете задействовать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Безопасность и комфорт в пользовании

— Реле напряжения ZUBR D6 red оснащены защитой от перегрева. Она активируется, если температура внутри корпуса превысит 70 °С.

— Вы можете посмотреть температуру внутри корпуса в любой момент, для мониторинга состояния реле.

— Вы можете заблокировать кнопки управления реле, чтобы никто случайно не изменил параметры его работы.

— Вы можете отключить экраны реле в режиме ожидания, чтобы комфортно использовать реле в жилом помещении. В случае аварии на какой-либо из фаз, экран будет мигать.

Дополнительная безопасность защищаемого оборудования

В ZUBR D6 red реализованы новые функции, использование которых дополнительно предупредит выход из строя защищаемой техники за счет уменьшения повторных срабатываний реле:

регулируемое максимальное количество срабатываний защиты подряд;

— регулируемый гистерезис по напряжению.

Журнал аварийных срабатываний

Журнал способен хранить в энергонезависимой памяти 99 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание термо­­защиты). Чтобы оценить состояние и качество вашей электросети, вы можете сбросить журнал вручную. Так можно проанализировать характер и частоту аварий за определенный промежуток времени. Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).
