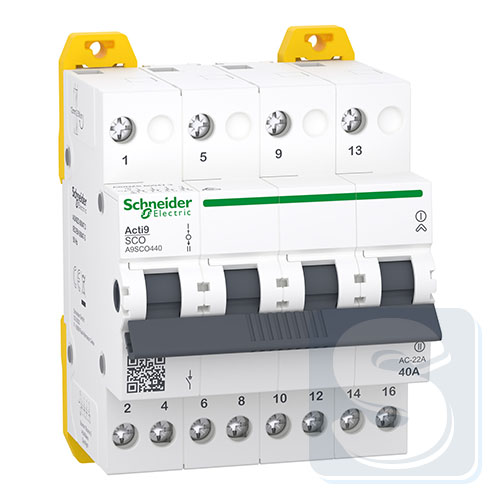

Переключатель I-0-II iSSW Schneider Acti9, 4P 40 A, 400/415 В (A9SCO440)

Acti9 iSSW — трёхпозиционный четырёхполюсный переключатель (I-0-II) с номинальным током 40A и рабочей частотой 50/60 Гц. Этот переключатель идеально подходит для распределительных систем низкого напряжения, где требуется постоянное электропитание. Он разработан для долговременного использования и прошел тестирование на надёжность.

Устройство соответствует стандартам IEC и AS/NZS 60947-3 и имеет сертификаты качества CE и RCM. Оно предназначено для установки как в новых зданиях, так и в тех, которые нуждаются в реконструкции. Электрическая износостойкость устройства составляет 7000 циклов, а механическая — 10 000 циклов. Переключатель снабжён индикатором положения контактов и подходит для промышленной изоляции.

Переключатель поставляется с навесным блокиратором и тумблером. Верхние и нижние клеммы устройства имеют винтовое крепление. Подключение может осуществляться жёсткими медными кабелями с сечением от 1 мм² до 16 мм², а также гибкими медными кабелями с наконечниками с сечением от 1 мм² до 10 мм².

Номинальное рабочее напряжение составляет 400-415 В переменного тока, а изоляционное напряжение — 690 В. Импульсное выдерживаемое напряжение — 6 кВ. Номинальная включающая способность при коротком замыкании — 0,8 кА (пиковое значение). Кратковременно выдерживаемый ток составляет 0,8 кА в течение 1 секунды при напряжении 400-415 В переменного тока.

Переключатель может быть установлен на DIN-рейку шириной 35 мм. Габаритные размеры устройства — 70 мм в ширину, 85 мм в высоту и 44 мм в глубину, а вес — 326 г. Степень загрязнения — 3, а категория использования — AC-23A и AC-22A.

Длина зачистки провода составляет 12 мм (сверху и снизу), а момент затяжки соединений — 2,5 Н·м (верхний и нижний) с использованием отвертки PZ1. Степень защиты — IP20, но увеличивается до IP40 при установке переключателя в щит. Рабочий температурный диапазон устройства составляет от -25°C до +60°C.
