Таймер цифровой недельный, 16А, 1ПК, EG071 Hager

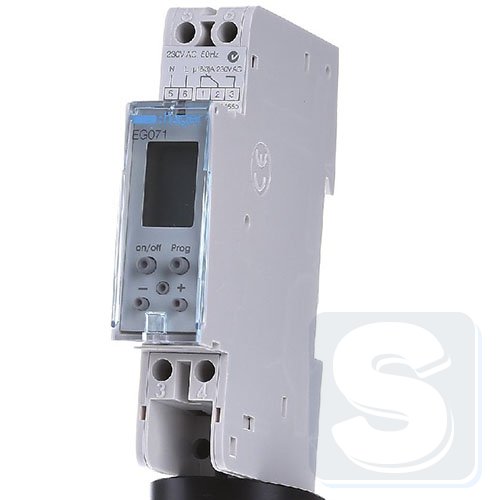

С помощью цифрового недельного таймера EG071 Hager можно включать и отключать электрические цепи в обозначенное время недельного цикла. Серию, состоящую из не более 20 шагов переключения, можно выполнять на протяжении одного либо нескольких дней. Таймер можно опломбировать. Мигающий индикатор сигнализирует об отсутствии питания в сети. Перекидной управляющий контакт может управлять нагрузкой как с напряжением, так и без него (сухой контакт).

Для коммутации нагрузки производитель рекомендует использовать контактор (пускатель), работающий по сигналу от таймера. Таймер подает сигнал на контактор, контактор замыкает либо размыкает контакты. Схему подключения цифрового таймера к сети смотри ниже.

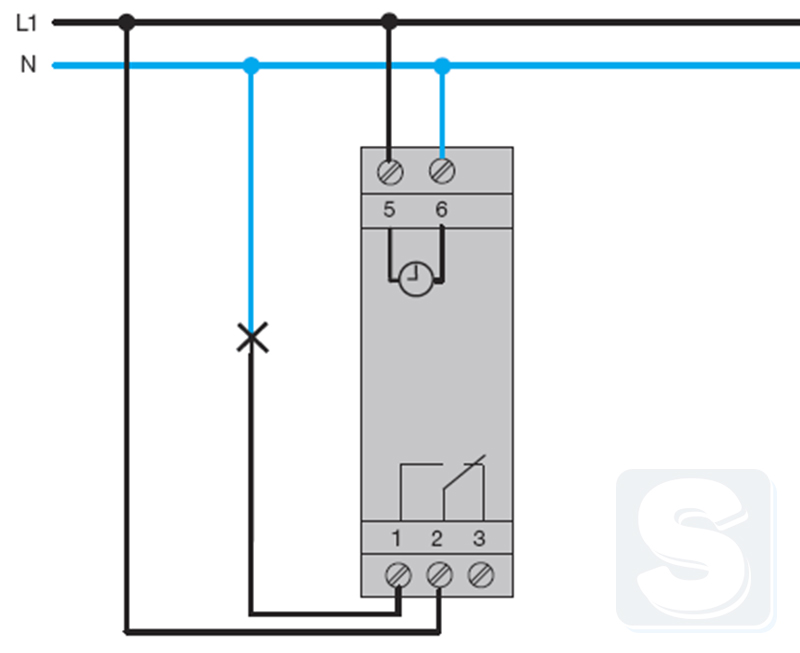

Схема подключения недельного таймера к сети при нагрузке менее 16А:

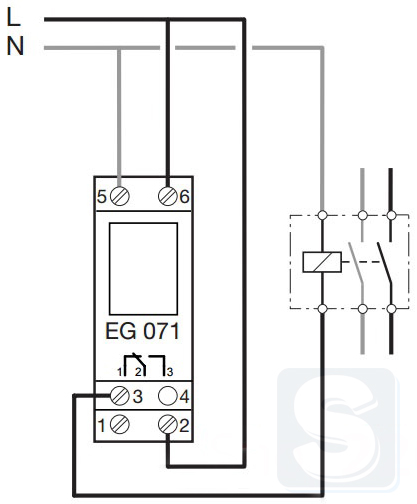

Рекомендуемая схема подключения недельного таймера к сети с использованием контактора ниже. Также, эту схему необходимо использовать при нагрузке более 16А:
