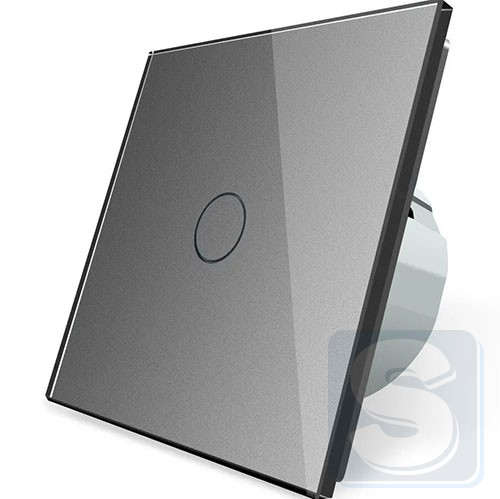

Імпульсний сенсорний вимикач 1-кл Livolo сіре скло (VL-C701H-15)

Сенсорна кнопка без фіксації

Сенсорний вимикач без фіксації працює в режимі №2, контакт замкнутий лише при дотику до сенсора.

Особливості

• вимикач без фіксації;
• Може використовуватись з будь-яким джерелом світла від 1 до 1000 Вт;
• Підсвічування сенсора синім і червоним, тому ви можете легко знайти перемикач вночі;
• Горизонтальне або вертикальне встановлення;
• Можна встановити до 5 штук в одну рамку;
• Можлива установка як у стандартні, так і в глибокі монтажні коробки;
• Кріпиться до монтажної коробки гвинтами;
• Проста та швидка установка за допомогою гвинтового з'єднання;
• Використовується з рамкою із загартованого скла;

Можливі сфери застосування

1. Майстер кнопка: Може використовуватися для відключення світла по всій квартирі одним вимикачем. Вона може бути підключена до системи домашньої автоматизації, щоб керувати освітленням, вентиляцією, системою безпеки і т.д.

2. Регулювання яскравості освітлення з кількох місць: Майстер кнопка може бути використана разом з імпульсним DIM реле для керування освітленням з кількох місць. Наприклад, ви можете мати кілька місць у квартирі, де можна вимкнути або регулювати яскравість освітлення.

3. Дверний дзвінок: Може бути підключений до звукової системи.

4. Керування іншими пристроями: Майстер кнопка може бути використана для подачі імпульсу 220 вольт на різні пристрої, де це необхідно. Наприклад, вона може використовуватися для управління електромагнітними замками, реле, системами автоматичного включення або вимкнення пристроїв.

Майстер кнопка або майстер вимикач

Завдяки майстер-ви-вимикачу ви можете вимкнути освітлення, телевізор, розетку з під-ключеною праскою та інші пристрої одночасно, що дозволяє заощадити час на перевірку кожної розетки окремо. А головне – ndash; немає відчуття чогось втраченого, наприклад: «А я праска виключила?»

Схема реалізації майстер вимикача

Реалізація майстер вимикача за допомогою контактора

Прохідний димер

Дозволяє регулювати яскравість світла з кількох місць, використовуючи вимикачі без фіксації та реле димера.

У зазначеній системі використовують вимикачі без фіксації. Реле димера, відповідальне за зміну яскравості освітлення, очікує імпульси від вимикачів. вимикачі знаходяться в паралельному ланцюгу, коли хоча б один з них включений, імпульс передається до реле димера, що регулює яскравість освітлення відповідно до отриманого імпульсу.

Схема регулювання яскравістю світла із двох місць

З використанням вимикачів без фіксації та Дімера DIM-15 (002470290).

Схема регулювання яскравістю світла із двох місць

З використанням вимикачів без фіксації та Дімера SMR-M (002470291). Потужність до 160W, для LED світильників із підтримкою димування та ESL ламп.

* Для реалізації регулювання яскравості з трьох і більше місць потрібно збільшити кількість вимикачів без фіксації.

** У деяких випадках, якщо вимикач не включає реле, між синім і блакитним проводом (-клеми S і N реле, фаза і нуль) необхідно встановити адаптер.

Кнопка дверного дзвінка

Кнопка дверного дзвінка призначена для зручного керування дзвінком. Її використання просто та зрозуміло. Просто натисніть кнопку, щоб увімкнути дзвінок і повідомити про свою присутність.

Розмір

Габаритні розміри 80*80 мм дозволяють встановити кнопку дверний дзвінок у монтажні коробки будь-яких будівельних стандартів, прийнятих у нашій країні. Все це значно полегшує самостійний монтаж дзвінка. без свердління та інших клопітних операцій.

Комплект поставки

• Сенсорний вимикач без фіксації Livolo;
• Шурупи для кріплення;
• Инструкция;
• Коробка;

Інструкція із встановлення

1. Вимкніть напругу;

2. Підключайте вимикач за схемою;

3. Прикрутіть вимикач гвинтами до підрозетника;

4. Встановіть сенсорну панель;

5. Подайте напругу;

6. вимикач починає працювати через 15 секунд.
