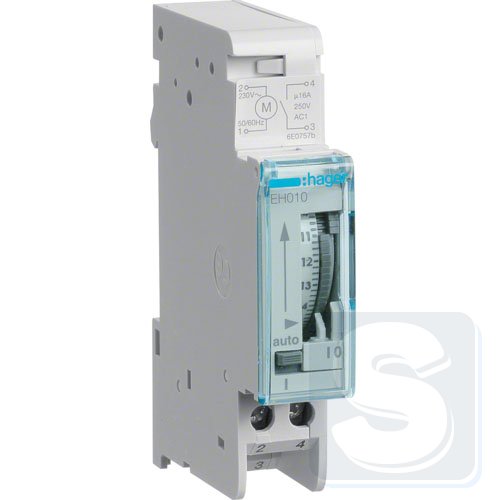

Таймер добовий механічний 16А, 1НО, без резерву ходу, Hager EH010

Механічний таймер добовий EH010 Hager має 1 нормально відкритий контакт. Він призначений керувати харчуванням споживачів електроенергії залежно від часу доби. У певний час він включає навантаження, у певний час - вимикає. Таймер розрахований на максимальне навантаження 16А (при cos=1,0). За наявності пускових струмів у лампах, двигунах або перевищенні номінальної величини навантаження рекомендується використовувати модульні контактори.

Встановлення часу та програми здійснюється на рухомому диску. Мінімальний інтервал програми для добових таймерів становить 15 хвилин (з точністю +/-5 хвилин).

Таймер може працювати як в автоматичному режимі, так і вручну.

Схема підключення до мережі таймера у зв'язці з контактором

Схема підключення до мережі таймера без контактора (навантаження безпосередньо підключається)
